兩線制拉繩位移編碼器是如何來接線的，精量電子小編來解答
新聞來源：原創文章出自濟南精量電子科技 發布時間：2020-11-17 13:59:53 點擊量：2140

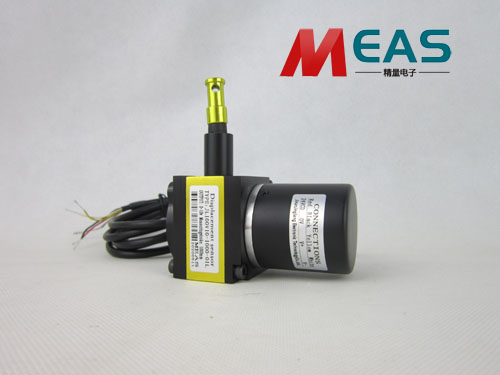

兩線制拉繩位移編碼器采用直線傳感器原理研發而來，通過拉線繩帶動電位器旋轉輸出4~20ma電流信號，該產品無須單獨電源供電，采用兩線制配電回路輸出方式。該產品采用內部電壓調節，輸入信號范圍12~24V，滿足了用戶外接電源的繁瑣，實現信號遠距離、無失真?zhèn)鬏數男枰＝裉炀侩娮有【幘蛠頌榇蠹曳窒硪恍┦侨绾蝸斫泳�的：
兩線制拉繩位移傳感器輸出端為兩根線纜，輸出端的“+”接“24V+”；“4-20mA”輸出的“-”接設備的 “4-20mA”輸入端“+”，“4-20mA”輸入端“-”接“24V-”端，這樣串聯接線的方式解決了電路單獨供電的麻煩。是實際應用中采用較為廣泛的接線方式。精量電子傳感器除兩線制電流傳感器，還包括0~10v電壓、0~5v電壓信號、電阻信號、脈沖信號、絕對值拉線編碼器等十多個系列。期待大家的關注！
